TH環鏈斗式提升機產品概述

    TH系列斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH型是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。牽引件用優質合金鋼高度圓環鏈。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠有效地保護下部軸等部件。該斗式提升機適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。

    本機備有二種料斗：ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。

    本機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機最大輸送量365m3/h,最大提升高度為50m。

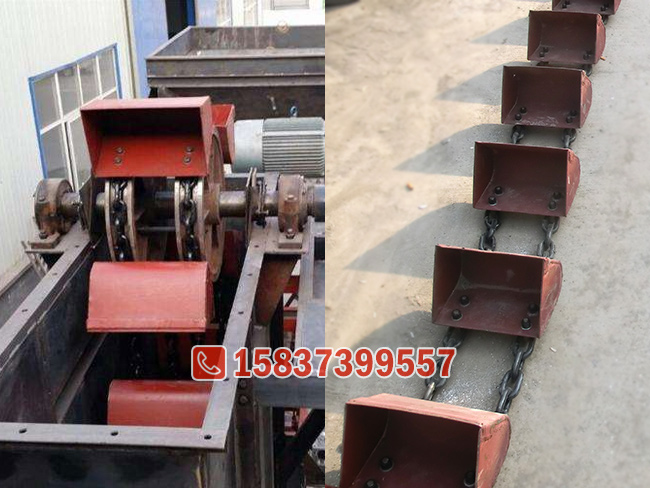

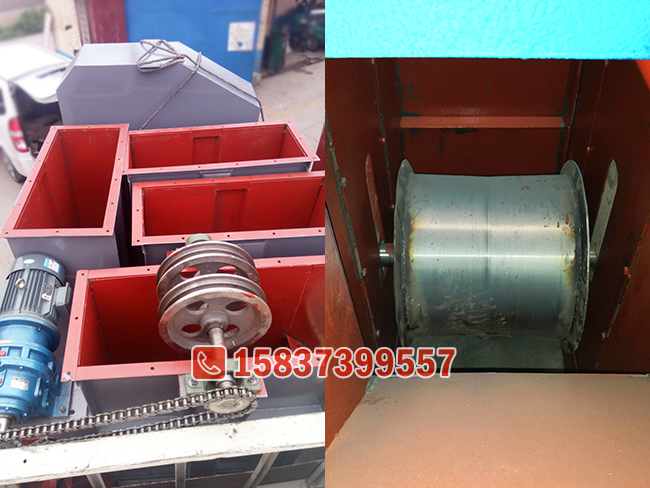

TH環鏈斗式提升機鏈條結構圖

TH環鏈斗式提升機主要特點

1.維護方便，壽命長。
2.機殼鋼板加厚、剛性好。
3.輸送物料的溫度最高可達250℃。
4.中節機殼具有單通道和雙通道兩種形式。
5.提升高度運行平穩可靠，噪音小，維護方便。
6.改進機型的提升輸送量比普通機型提高30%以上。
7.提升機環鏈采用低合金鋼鍛造，并經滲碳淬火處理，具有極高的抗拉強度和耐磨性能。

TH環鏈斗式提升機技術參數表

型 號		TH160		TH250		TH315		TH400		TH500		TH630		TH800		TH1000		TH1250
料斗型式		zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh
輸送能力，m 3 /h		19	30	30	48	35	59	58	94	73	118	114	185	150	240	240	360	360	540
料斗	料斗容量	1.2	1.9	3	4.8	3.75	6	5.9	9.5	9.3	15	14.6	23.6	24	38	38	60	60	95
	斗距	350		450		512				688				936		936		1001
鏈條	園鋼直徑 x節（mm)	φ12X45		φ18X64						φ22X86				φ24X86		φ24X86		φ28X92
	單鏈條破 斷強（KN)	≥170		≥320						≥480				≥560		≥560		≥660
料斗運動 速度 (m/s)		1.3		1.2		1.4				1.5				1.6		1.6		1.6
傳動鏈輪轉數 (r/min)		62.5		46.8		42.5		37.6		35.8		31.8		30.5		30.5		28
輸送物料的 最大塊度		20		25		35		40		50		60		75		85		100

注釋:上表為TH型160、200、250型斗式提升機技術參數表,表中料斗容積為盛水容積,輸送量按此斗容計算時為100%填充。
1.表中斗容為計算斗容,輸送量按填充系數0.6計算得出。
2.TH型斗提機料斗用途:
Zh--中深斗:輸送濕粘性物料,如糖、濕細沙等。
Sh--深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。
3.HL型斗提機料斗用途:
Q--淺園底料斗:輸送潮濕、易結塊、難拋出的物料,如濕沙、濕煤等。
S--深園底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。
4.張緊力計算:
G=40+0.232·H
式中:Q--輸送量(t/h) H--提升高度 G--張緊力
